　　制作者谨注：以下资料并非《北洋舰队》一书内容，系制作者选自《北洋海军舰船志》，谨供参考。

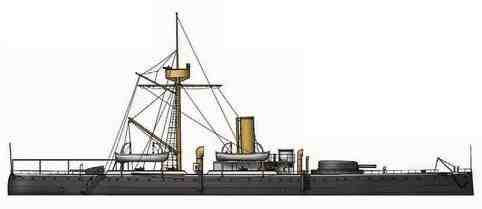

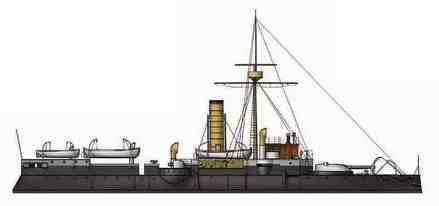

　　 比例图

“定远”级铁甲舰

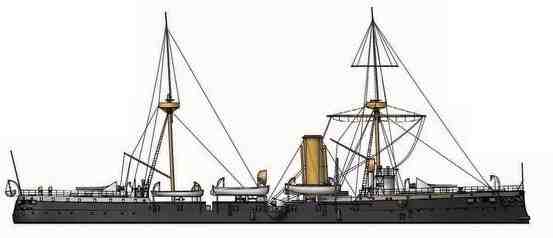

“济远”级穹甲巡洋舰

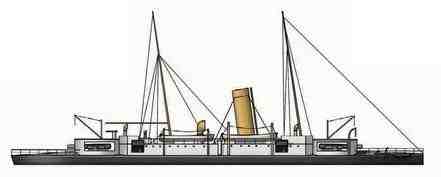

“超勇”级撞击巡洋舰

“致远”级穹甲巡洋舰

“经远”级装甲巡洋舰

“平远”级近海防御铁甲舰

“广甲”级无防护巡洋舰

“广乙”级鱼雷巡洋舰

线图

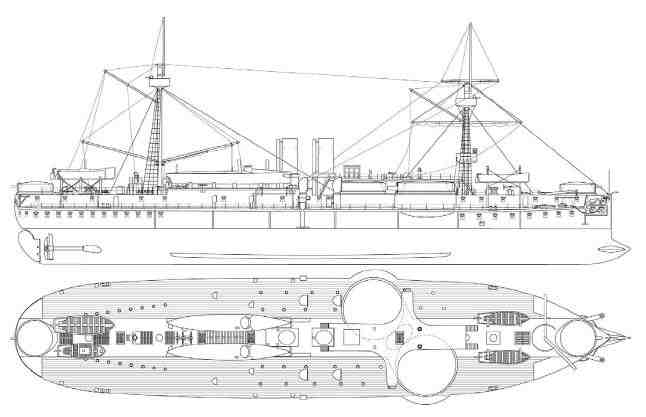

“定远”级铁甲舰二视图

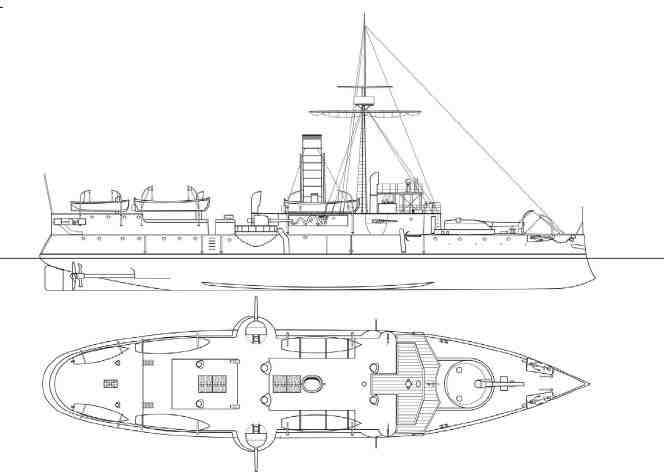

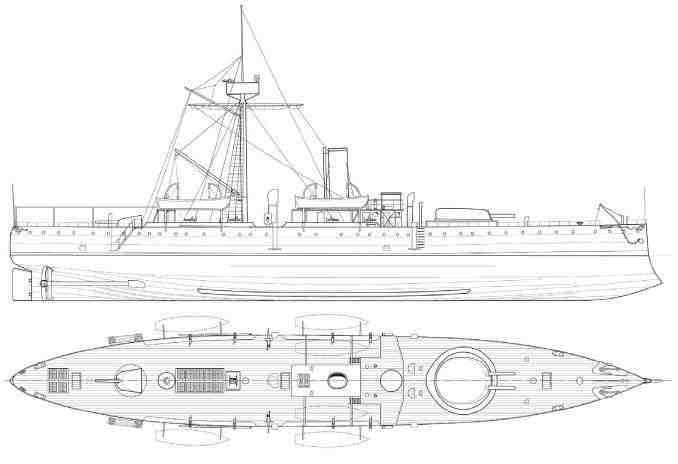

“济远”级穹甲巡洋舰二视图

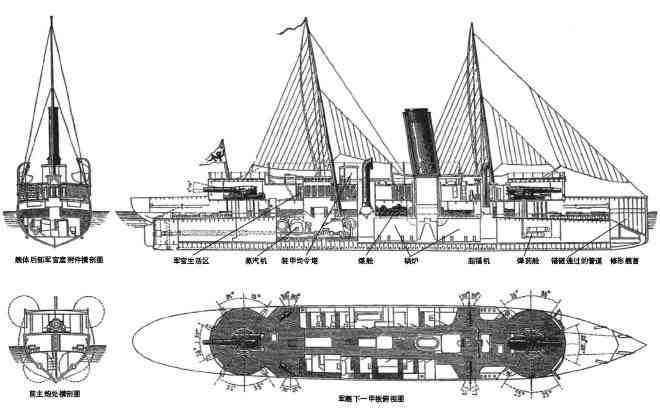

迄今国内所知最早的“超勇”级军舰历史线图

“致远”级穹甲巡洋舰二视图

“经远”级装甲巡洋舰二视图

“平远”级近海防御铁甲舰二视图

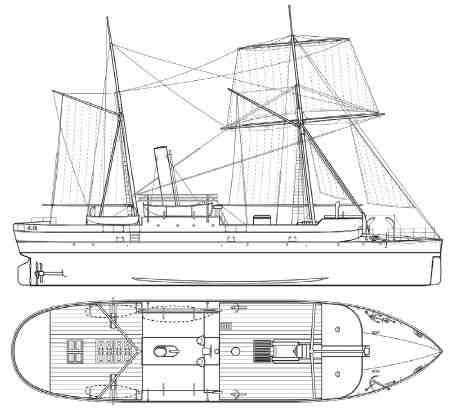

“镇北”炮舰二视图

鱼雷艇“左一”二视图

北洋海军主要舰艇性能参数一览表

级舰名排水量(吨)主尺度(长．宽．吃水)航速(节)武备下水日期建造商NameDisplacementDimensionsMachineryArmamentLaunchedBuilder定远级“定远”铁甲舰 TING YUEN722094.5×18×6米14.54×305毫米“克虏伯”后膛炮1881年12月18日德国伏尔铿 Vulcan2×150毫米“克虏伯”后膛炮4×75毫米舢板炮2×57毫米“哈乞开斯”机关炮2×47毫米“哈乞开斯”机关炮8×37毫米“哈乞开斯”五管机关炮3×14英寸鱼雷发射管“镇远”铁甲舰 CHENG YUEN722094.5×18×6米15.44×305毫米“克虏伯”后膛炮1882年11月28日德国伏尔铿 Vulcan2×150毫米“克虏伯”后膛炮4×75毫米舢板炮2×57毫米“哈乞开斯”机关炮2×47毫米“哈乞开斯”机关炮8×37毫米“哈乞开斯”五管机关炮3×14英寸鱼雷发射管超勇级“超勇”撞击巡洋舰 CHAO YUNG138064×9.75×4.57米162×10英寸“阿姆斯特朗”后膛炮1880年10月14日英国阿姆斯特朗米切尔 Mitchell4×4.7英寸“阿姆斯特朗”后膛炮2×25.4毫米“诺典菲尔德”四管机关炮2×76.2毫米“阿姆斯特朗”舢板炮4×11毫米“加特林”十管机关炮“扬威”撞击巡洋舰 YANG WEI138064×9.75×4.57米162×10英寸“阿姆斯特朗”后膛炮1881年1月29日英国阿姆斯特朗米切尔 Mitchell4×4.7英寸“阿姆斯特朗”后膛炮2×25.4毫米“诺典菲尔德”四管机关炮2×76.2毫米“阿姆斯特朗”舢板炮4×11毫米“加特林”十管机关炮济远级“济远”穹甲巡洋舰 CHI YUEN230071.93×10.36×5.18米16.52×210毫米“克虏伯”后膛炮1883年12月1日德国伏尔铿 Vulcan1×150毫米“克虏伯”后膛炮2×47毫米“哈乞开斯”机关炮9×37毫米“哈乞开斯”五管机关炮4×金陵机器局铜炮4×15英寸鱼雷发射管致远级“致远”穹甲巡洋舰 CHIH YUEN230076.2×11.58×4.57米183×210毫米“克虏伯”后膛炮1886年9月29日英国阿姆斯特朗 Armstrong2×6英寸“阿姆斯特朗”后膛炮8×57毫米“哈乞开斯”机关炮6×37毫米“哈乞开斯”机关炮6×11毫米“加特林”十管机关炮4×14英寸鱼雷发射管“靖远”穹甲巡洋舰 CHING YUEN230076.2×11.58×4.57米183×210毫米“克虏伯”后膛炮1886年12月14日英国阿姆斯特朗 Armstrong2×6英寸“阿姆斯特朗”后膛炮8×57毫米“哈乞开斯”机关炮6×37毫米“哈乞开斯”机关炮6×11毫米“加特林”十管机关炮4×14英寸鱼雷发射管经远级“经远”装甲巡洋舰 KING YUEN290082.4×11.99×5.11米162×210毫米“克虏伯”后膛炮1887年1月3日德国伏尔铿 Vulcan2×150毫米“克虏伯”后膛炮4×75毫米舢板炮2×47毫米“哈乞开斯”机关炮1×40毫米“哈乞开斯”机关炮5×37毫米“哈乞开斯”五管机关炮4×14英寸鱼雷发射管“来远”装甲巡洋舰 LAI YUEN290082.4×11.99×5.11米162×210毫米“克虏伯”后膛炮1887年3月25日德国伏尔铿 Vulcan2×150毫米“克虏伯”后膛炮4×75毫米舢板炮2×47毫米“哈乞开斯”机关炮1×40毫米“哈乞开斯”机关炮5×37毫米“哈乞开斯”五管机关炮4×14英寸鱼雷发射管平远级“平远”近海防御铁甲舰 PING YUEN215059.99×12.19×4.19米10.51×260毫米“克虏伯”后膛炮1888年1月29日福州船政局 Foochow2×150毫米“克虏伯”后膛炮2×57毫米“哈乞开斯”机关炮2×47毫米“哈乞开斯”机关炮4×37毫米“哈乞开斯”五管机关炮4×18英寸鱼雷发射管广甲级“广甲”无防护巡洋舰 KUANG CHIA129667.36×10.06×3.77米14.23×150毫米“克虏伯”后膛炮1887年8月6日福州船政局 Foochow4×105毫米“克虏伯”后膛炮4×57毫米“哈乞开斯”机关炮广乙级“广乙”鱼雷巡洋舰 KUANG YI100071.63×8.23×3.96米16.51×150毫米“克虏伯”后膛炮1889年8月28日福州船政局 Foochow2×120毫米江南制造局后膛速射炮4×47毫米“哈乞开斯”机关炮4×14英寸鱼雷发射管“广丙”鱼雷巡洋舰 KUANG PING100071.63×8.23×3.96米16.53×120毫米江南制造局后膛速射炮1891年4月11日福州船政局 Foochow4×57毫米“哈乞开斯”机关炮4×37毫米“哈乞开斯”五管机关炮4×14英寸鱼雷发射管镇北级“镇北”级蚊子船 CHEN PEI43038.1×8.84×2.9米101×11英寸“阿姆斯特朗”前膛炮英国阿姆斯特朗米切尔 Mitchell2×3英寸“阿姆斯特朗”后膛炮2×11毫米“加特林”十管机关炮“福龙”鱼雷艇 FU LUNG12042.75×5×2.3米232×37毫米“哈乞开斯”五管机关炮德国埃吕屏什好 Schichau3×14英寸鱼雷发射管“左一”鱼雷艇 TSO I9039.01×3.51×1.91米23.82×37毫米“哈乞开斯”五管机关炮英国亚罗Yarrow3×14英寸鱼雷发射管“左二”级鱼雷艇 TSO II7833.71×3.51×1.07米13.82×37毫米“哈乞开斯”五管机关炮德国伏尔铿 Vulcan2×14英寸鱼雷发射管

　 注：1、本表所载仅为北洋海军部分主要舰艇的参数，更多军舰的参数性能参见正文。

　　　　2、本表内所有参加过甲午黄海大东沟海战的军舰，武备部分为战时的装备情况。

　　　　3、本表资料主要来源自：《海防档》、近代史资料丛刊《洋务运动》、《海关密档》、CONWAY：ALL THE WORLDS FIGHTING SHIPS 1860-1905。William Ferdinand Tyler，PULLING STRINGS IN CHINA。

　　　　4、“左二”级鱼雷艇中，“左二“、“左三”2艘的航速为13.8节，“右一”、“右二”、“右三”的航速是15.5节。
